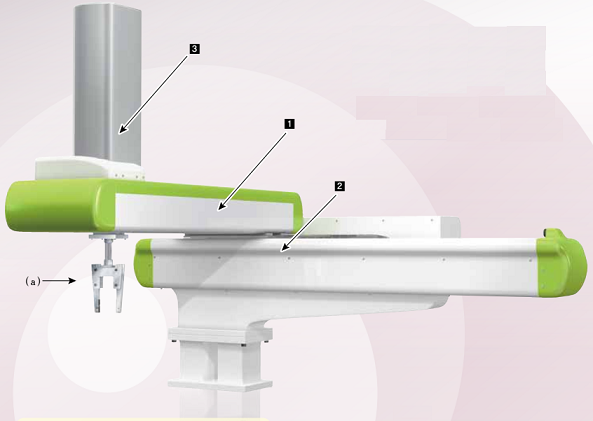

1 X軸        2 Y軸        3 Z軸        （a） 抓手



動作流程

現場課題

課題01設備的振動抑制----解決課題：先進振動抑制控制Ⅱ。

課題02簡單的振動抑制---解決課題：機器分析儀機械共振抑制濾波器。

課題03使裝置緊密----解決課題：３軸一體伺服放大器。

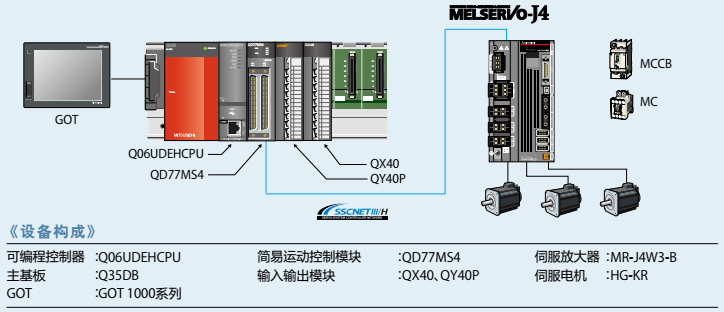

系統模型

解決現場課題

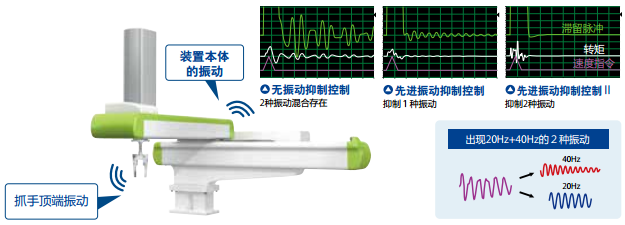

解決01先進振動抑制控制Ⅱ：有效抑制3慣性系機械振動！

通過支持3慣性系的機械的振動抑制算法，可同時抑制2種低頻率振動。抓取機械手的末端到抓手頂端有多個振動時，可發揮效果。

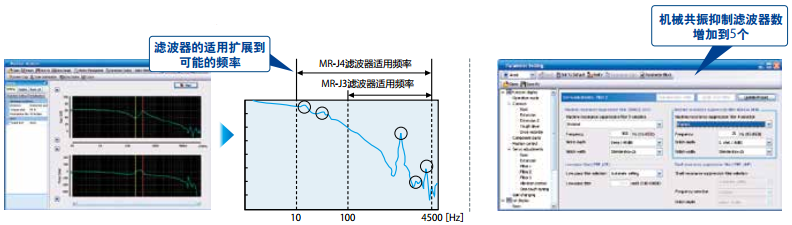

解決02機械分析儀機械共振抑制濾波器：通過機器分析儀與機械共振抑制濾波器也可輕松抑制多個機械振動。

使用機器分析儀解析機械系統的頻率特性。使用下列５個機械抑制共振濾波器可抑制振動。

解決03３軸一體伺服放大器：節省配線、節省空間，有利于降低設備成本！

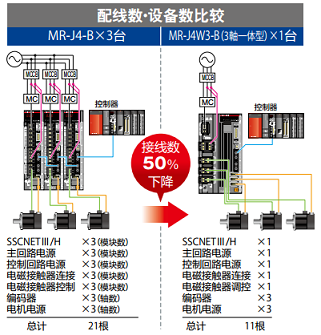

節省配線

◎SSCNETⅢ/H對應的伺服放大器與脈沖列相比，可實現大幅的節省配線。

◎３軸一體伺服放大器是將主回路/控制回路電源、周邊設備、控制信號線等的連接３軸通用化，從而大幅削減配線根數及設備數。

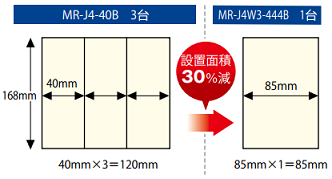

節省空間

與３軸一體伺服放大器中使用3臺時相比，可削減30%安裝面積。

啟動步驟

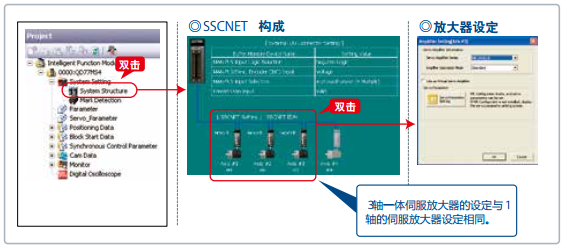

步驟1：系統構成的設定

進行伺服放大器的設定。

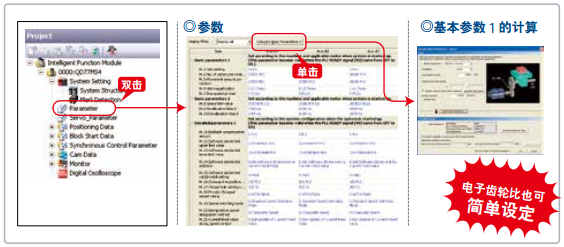

步驟2：參數的設定

使用基本參數１的計算畫面，輸入電子齒輪比的設定和機械規格，即可計算出所需參數。

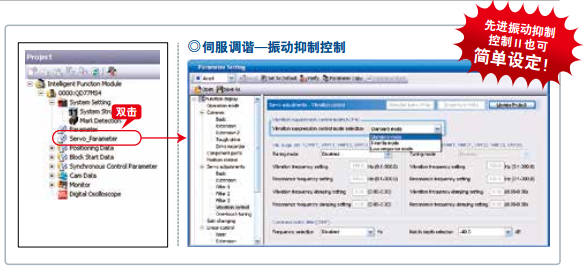

步驟3：振動抑制控制參數的設定

振動抑制模式選擇中選擇3慣性模式，則先進振動抑制控制Ⅱ有效。

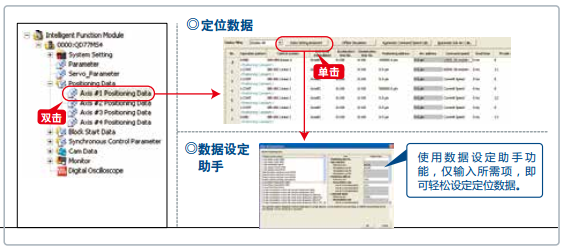

步驟4：定位數據的設定

設定各軸的定位數據。

該《應用案例》適用于X-Y平臺、密封、搬運設備、機器人、機械手等。
